商品信息
基本参数
- 产地浙江
- 品牌
- 产品型号
- 产品操作
- 产品应用范围
- 产品材料等级
- 产品表面处理
- 品牌卓普
- 型号D341F46-10C-100
- 材质衬氟
- 驱动方式手动
- 连接形式法兰
- 压力环境常压
- 流动方向双向
- 工作温度高温
- 结构形式垂直板式
- 类型(通道位置)直通式
- 安装尺寸127mm
- 加工定制是
- 公称通径DN100mm
- 是否跨境货源否
产品简介：
产品详情：蝶阀与随杆启闭件作蝶板一齐旋转以实现阀门的打开，关闭和调节。除了切断和切断管道中的流量外，近年来，密封性能也取得了提高。蝶阀作为评估的主要指标，受到市场的青睐。此外，蝶阀兼具体积小，重量轻，结构简便的优点。与相同参数的闸阀相比之下，平均重量减低了30-50％。蝶板的开合过程可以通过旋转90度来实现，蝶板在轴的两侧。介质的力类似等于，转矩相反，因此开合力矩小。

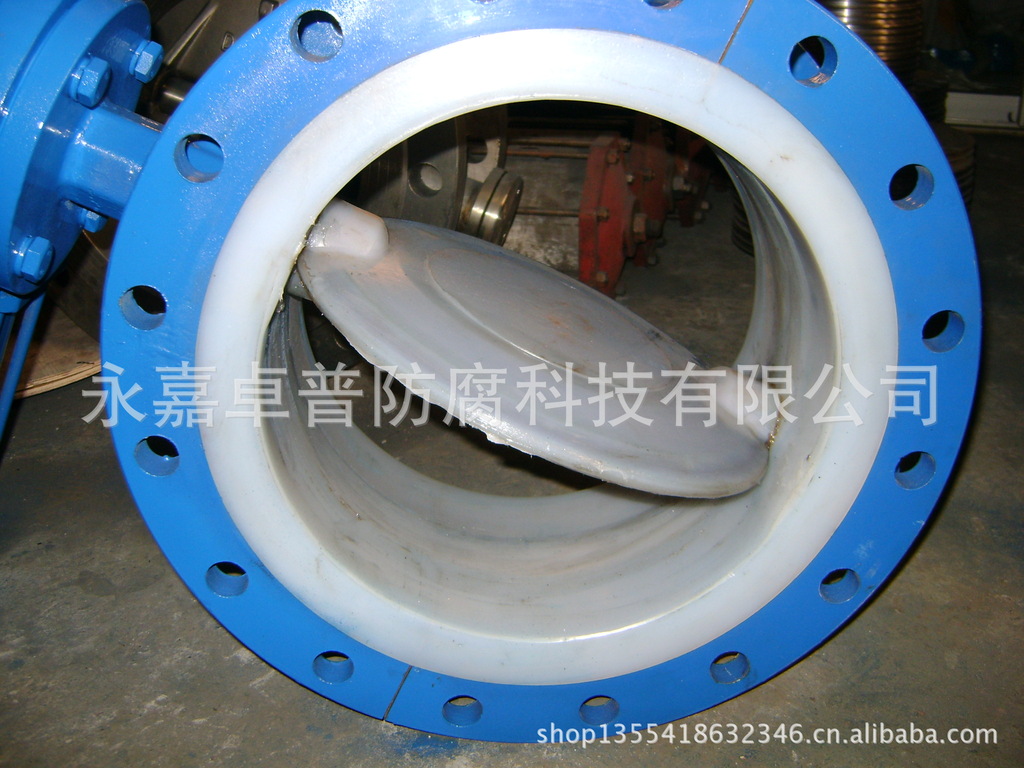

・，谍阀有两种基本类别，即D7・系列中心线蝶阀和D73系列偏心蝶阀，它们用到两件式阀体组合，阀座和阀体衬里集成在一起，阀同时工作，只有全塑料阀座与衬塑蝶板和介质触及，并且可以根据介质的要求选项不同的衬里材料，以使客户经济。阀杆和蝶板（锻件）一体化，表面均匀遮盖一层衬里材料，阀体通道内表面光滑，流体阻力小，CV值为高，流量大，扭矩适宜。采用四级密封结构，并配置密封面。硅橡胶弹性垫座，实现介质零泄漏。

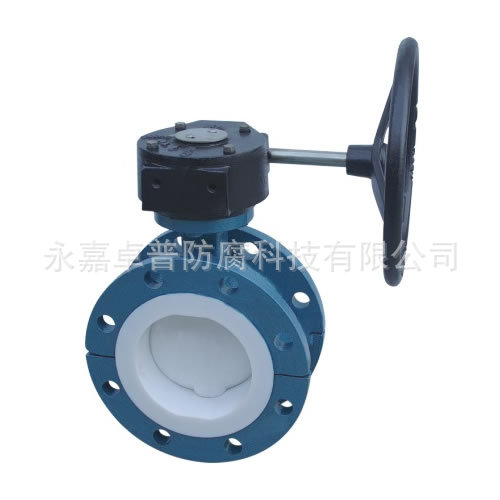

2.在上述型号的扩展中，D4・型法兰连接阀体已全然内衬。从上述型号扩充而来的蝶形板的半衬蝶阀是不锈钢。
1.结构特性：
（・）中线蝶阀是整个蝶板和阀座在360度圆（中心线）内同心，兼具双向密封功用，压力和流量可自由调节；
（2）偏心蝶阀是凸轮效应的二维偏心距，它将使密封副产生足够的密封比压力，并且随着工作压力的增加，密封功效会越发完美；
（3）四级加载弹性密封，...阀内外零泄漏；
一种。轴头，蝶板园周连接件和阀座外部的特别过渡曲线受到合理干扰；
b。轴头的端面采用弹性o形圈，轴肩处的刚性垫圈和弹性橡胶垫的组合。
c。轴的径向采用o形圈和金属垫的组合；
d。阀座通过弹性条设立在阀体凹槽中；
（4）采用弹性大理石可调定位，定位精确，结构简练（采用o型圈防范意外泄漏及措施）
（5）法兰连接双偏心蝶阀适用于高压场合。
2.阀门的制造遵循以下基准：
一种。按照GB・2238标准设计制造；
b。结构的尺寸符合GB・222・（短系列）（中心线）；
c。法兰尺码符合JB78/JB 79(GB.HG.SH）标准；
d。压力测试符合GB/T・3927标准；
e。徽标符合GB・2220标准；
f。供应符合JB/T7928标准。
三，驱动方法

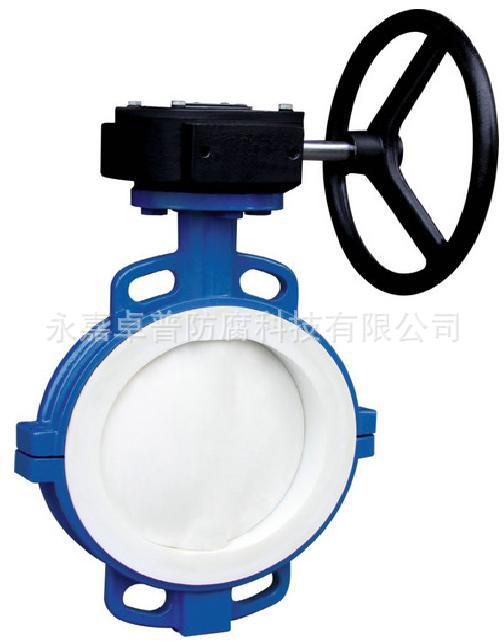

该产品可根据用户需制造手柄，蜗轮，气动，电动等驱动方法。
四，阀门连接标准
该产品可以根据用户的需展开制造，并且可以按照ANSI（美标），DIN（德标），JIS（日标）等标准开展制造。
